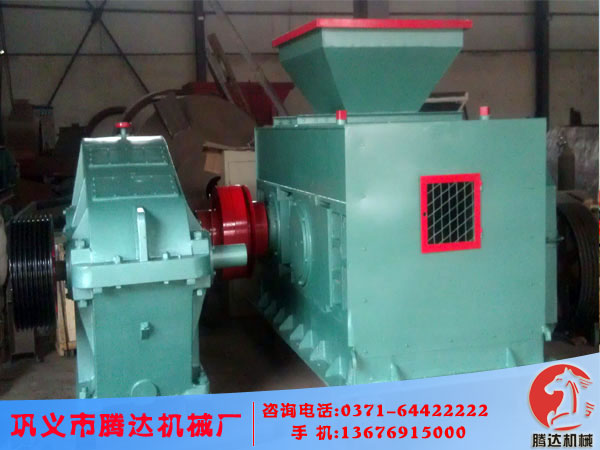

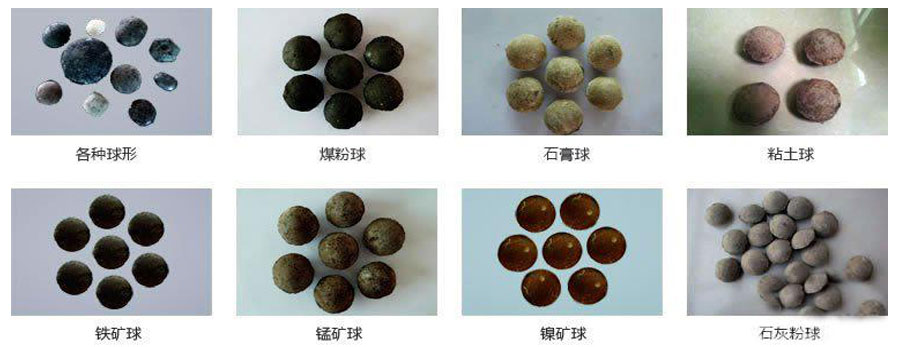

對輥壓球機是一種將粉狀物料壓制成球的設備。對輥壓球機的應用極為廣泛，可對下列材料進行壓團，制粒或壓球，如鋁屑、活性炭、氧化鋁、鋁土礦、苛性納、木炭、粘土、焦屑、煤、冰晶石、化肥、塑料、石灰石、顏料、尿素、鉀咸……等等。其目的在于減少粉塵，控制容重，返回利用，改進運輸特性等。產能的設計主要是用于干粉壓制成皮江法煉鎂工藝中的球團料。

本機經多年工業使用及改進，與其它同類產品相比較，鞏義市騰達機械廠生產的壓球機具有成球率高、消耗功率小，結構緊湊便于檢修調試等明顯優點，對于皮江法煉鎂工藝無疑是一種比較理想的關鍵設備。

　　為滿足物料成型的要求，予壓螺旋采用了電磁調速電機，調速方式為手控式，用戶可根據成球情況適當改變予壓機的轉速使之達到最高的成球率和最大的產能，壓制的物料經篩分機，篩上合格球團進行包裝，篩下料可返回倉與新料混合再進行壓團。

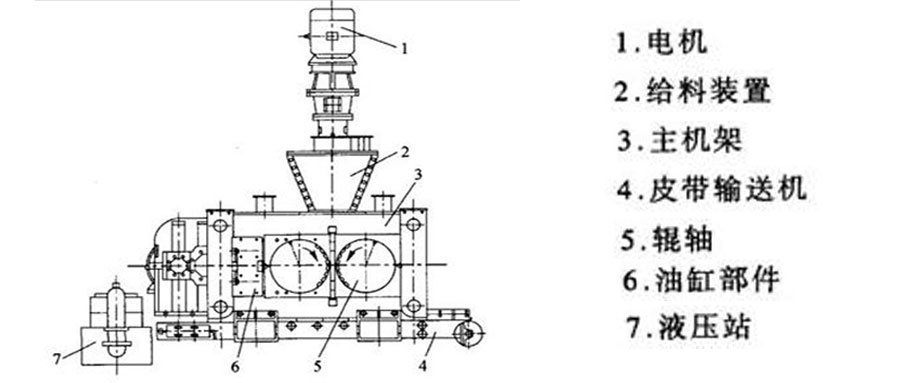

　　對輥壓球機結構介紹
1、對輥壓球機給料部分,主要是實現定量給料來保證物料均勻進入對輥間.螺旋送料裝置由電磁調速電機驅動,經皮帶輪、蝸桿減速器轉動,將被壓物料強制壓入主進料口.由于電磁調速電機恒矩特性,當螺旋送料機的壓料量與主機所需物料量相等時,可以保持恒定的供料壓力使球團質量穩定.如供料量過大,則送料裝置的電過載;供料量過小則不成球.因此熟練的操作技是保證壓球正常工作的重要條件.
2、對輥壓球機傳動部分,主傳動系統為:電動機--三角形帶---減速機---開式齒輪---軋輥.主機由電磁調速電機提供動力,經皮帶輪、圓柱齒輪減速機,通過棒銷聯軸器傳至主動軸.主動軸與被動軸通過開式齒輪保證同步運行.被動軸承座后邊裝有液壓裝置.液壓保護裝置是由液壓泵將高壓油打入液壓缸,使活塞產生軸向位移.活塞桿的前接頭頂在軸承座上以滿足生產壓力要求.
3、對輥壓球機成型部分,主要指主機部分,核心部分是軋輥.當兩壓輥之間進料過多或進入金屬塊時,液壓缸活塞桿受壓過載,液壓泵會停機、蓄能器對壓力變化起緩沖作用、溢流閥開啟回油、活塞桿移位使壓輥間縫隙加大從而使硬物通過壓輥,系統壓恢復正常,可以保護壓輥不損壞.本機可以根據壓球密度的要求調整壓力,生產機動靈活.

　　對成型物料的要求
1、物料粒度在80-200目均可
2、物料中不允許帶有任何金屬物。否則將損壞輥皮表面。
3、供料必須滿足，宜采用可調速的螺旋給料機，觀察回料量調整新料的供給量。

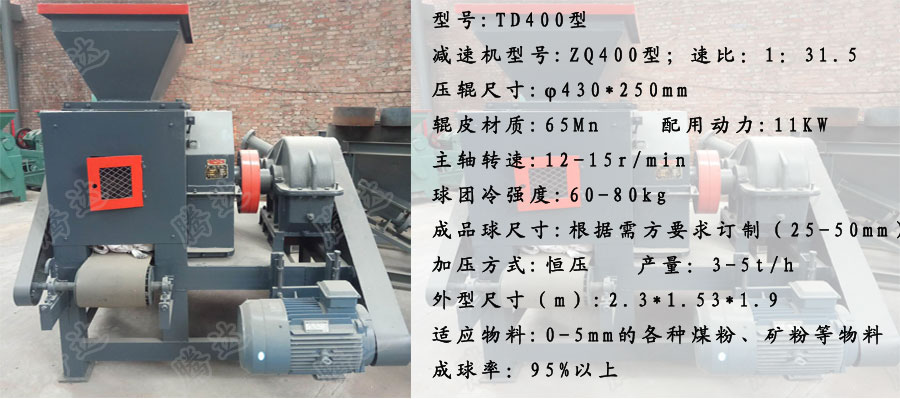

　　高壓對輥壓球機技術參數：

型號	壓輥直徑	輥寬	總壓力	最大線比壓力（t/cm）	電機功率	產量（t/h）	重量	外形尺寸
								長	寬	高
HYG367-80	367	183	80	5	37	1.0	8	2200	2050	2200
HYG399-80	399	190	80	5	37	1.5	8.2	2800	2100	2230
HYG399-90	399	232	90	5	45	2～2.5	8.3	2810	2320	2330
HYG480-90	480	196	90	5	45	2～2.5	8.8	2900	2300	2240
HYG522-100	522	196	100	5.5	37	3～3.5	9.0	4087	2882	2790
HYG520-150D	520	300	150	5.5	55	3.8～5.5	13.8	4087	3102	2790
HYG522-150	522	262	150	8	55	3.2～4.8	12.5	4087	2882	2790
HYG650-150	650	200	150	8	55	3～4	14.5	4087	3335	3003
HYG650-200	650	250	200	8	75	4～5	16.5	4576	3335	3003
HYG650-220D	650	310	220	8	95	5～6	19	4719	3335	3033
HYG650-200	650	175	300	11	115	3.5～4.5	18	4496	3335	3003
HYG650-220	650	200	220	11	130	4～5	18.3	4520	3335	3003
HYG750-230	750	210	230	11	155	5～6.5	24	5200	2963	3174
HYG750-270	750	250	270	11	180	6～7.5	28.8	5582	2963	3174
HYG750-300	750	280	300	11	210	6.8～8.5	29.8	5792	2963	3174
